一、激光標刻加工系統技術方案及技術指標
1.1激光標刻理論及優勢概述
激光打標技術是激光加工最大的應用領域之一。激光打標是利用高能量密度的激光對工件進行局部照射，使表層材料汽化或發生顏色變化的化學反應，從而留下永久性標記的一種打標方法。激光打標可以打出各種文字、符號和圖案等，字符大小可以從毫米到微米量級，這對產品的防偽有特殊的意義。
激光打標技術已被廣泛的應用于各行各業,為優質,高效,無污染和低成本的現代加工生產開辟了廣闊的前景。隨著現代激光標刻應用領域的不斷擴展,對激光制造的設備系統小型化,高效率和集成化的要求也越來越高,新型高功率光纖激光技術的開發成功,必將對此產生極大的推動。
二、激光打標優勢:
1.永久性：
如標記不會因環境關系（觸摸、酸性及減性氣體、高溫、低溫等）而消退。
2.防偽性：
采用激光打標技術雕刻出的標記不容易仿制和更改，在一定程度上具有很強的防偽性。
3.非接觸性：
激光標刻是以非機械式的"光刀"進行加工，可在任何規則或不規則表面打印標記，且打標后工件不會產生內應力，保證工件的原有精度。對工作表面不產生腐蝕，無"刀具"磨損、無毒害、無污染。
4.適用性廣：

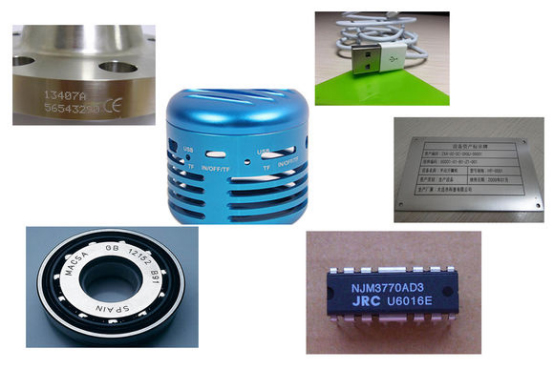

用激光做加工手段，可以對多種金屬、非金屬材料（鋁、銅、鐵、木制品等）加工。
5.雕刻精度高：
光纖激光打標機雕刻的物品圖紋精細，最小線寬可達0.04mm。標記清晰、持久、美觀。激光印標能滿足在極小的塑料制件上印制大量數據的需要。例如，可印制要求更精確，清晰度更高的二維條碼，與壓印或噴射打標方式相比，有更強的市場競爭力。
6.運行成本低：
打標速度快且標記一次成型，能耗小，因而運行成本低。雖然激光打標機的設備投資比傳統標記設備大，但從運行成本而言，使用激光打標機要低得多。
7.體積?。?
整機體積小巧、輸出光束質量好、可靠性高，更具有超長的運行壽命。
三、軋輥端面短號和U型鉤二維碼標刻方案
為了便于對產品的質量進行跟蹤，產品上必須要有產品和廠家的信息，在軋輥的加工過程中一般會將廠標、規格、參數、型號、批次等標記刻在軋輥的端面。而傳統的噴印的標刻方式會隨著時間的推移而慢慢脫落，刻印的方式雖然不會令字符脫落但是又無法刻印二維碼等信息?，F(xiàn)在的激光標刻方式恰巧能完美的解決字符脫落和標刻二維碼等問題。
四、機型簡介及特點

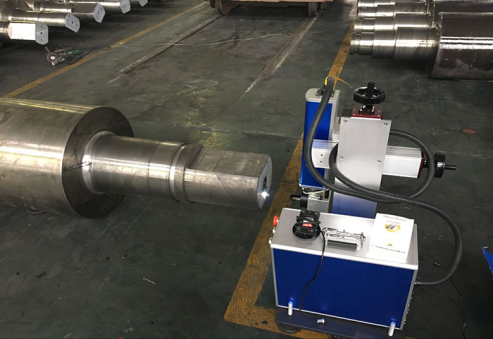

該設備主要由激光器，振鏡，場鏡，板卡軟件，電腦，XY平移支架組成。通過調節XY平臺支架使振鏡頭垂直于軋輥端面，并且使端面到振鏡頭的距離恰好為場鏡的焦距，然后通過軟件控制激光器及振鏡在軋輥端面可以標刻出想要標刻的短號和二維碼。
五、設備組成
|
序號
|
類別
|
規格
|
數量
|
備注
|
|
1
|
光學系統
|
光纖激光器
|
JPT60光纖激光器
|
一臺
|
用戶可指定
|
|
|
|
振鏡
|
Φ10 λ=1064nm
鞍山紅盾激光定制
|
一套
|
|
|
|
|
F-θ透鏡
|
國產優質透鏡，規格見主要技術指標
|
一個
|
|
|
2
|
控制系統
|
工控機
|
鞍山紅盾激光定制
|
一臺
|
|
|
|
|
打標控制卡
|
LMC USB控制卡
|
一套
|
|
|
|
|
標刻軟件
|
鞍山紅盾激光定制
|
一套
|
|
|
3
|
機械系統
|
控制機柜
|
XY二維平移平臺
|
一套
|
|
|
4
|
二維碼數據管理系統
|
|
鞍山紅盾激光定制
|
一套
|
|
|
5
|
其他
|
|
|
一套
|
|

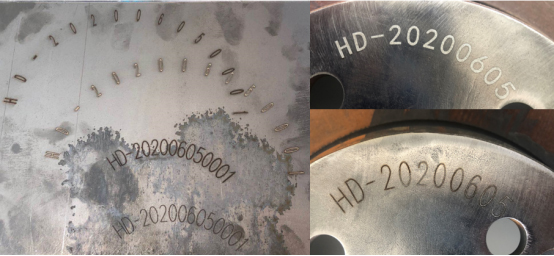

標刻效果圖片
輥環表面短號標刻方案

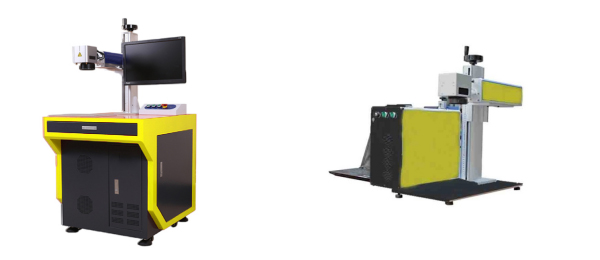

設備圖片
由于棍環尺寸相對較小，鞍山紅盾激光生產的標配打標設備均可對棍環進行標刻。
六、設備組成
|
序號
|
類別
|
規格
|
數量
|
備注
|
|
1
|
光學系統
|
光纖激光器
|
JPT20光纖激光器
|
一臺
|
客戶可指定
|
|
|
|
振鏡
|
Φ10 λ=1064nm
鞍山紅盾激光定制
|
一套
|
|
|
|
|
F-θ透鏡
|
國產優質透鏡，規格見主要技術指標
|
一個
|
|
|
2
|
控制系統
|
工控機
|
鞍山紅盾激光定制
|
一臺
|
|
|
|
|
打標控制卡
|
LMC USB控制卡
|
一套
|
|
|
|
|
標刻軟件
|
鞍山紅盾激光定制
|
一套
|
|
|
3
|
機械系統
|
控制機柜
|
一體式機柜，風冷結構
|
一套
|
|
|
|
|
升降機構
|
行程300mm
|
一套
|
|
|
4
|
其他
|
|
|
一套
|
|

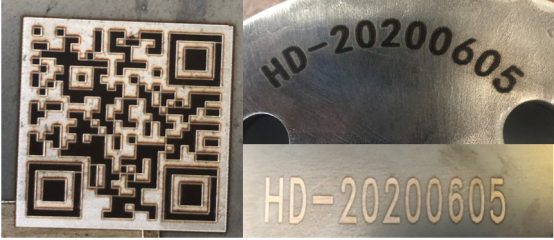

七、標刻效果圖片
