一、項目背景
1、背景
冶金廠鋼包又稱鋼水包、大包等，它是用于盛接鋼液并進行澆注的設備，也是鋼液爐外精煉的關鍵容器。
鋼包的外殼一般由鍋爐鋼板焊接而成，包壁和包底鋼板厚度分別14-30mm和24-40mm之間。鋼包內襯一般由保溫層、永久層和工作層組成。保溫層緊貼外殼鋼板，厚約10-15mm，主要作用是減少熱損失，常用石棉板砌筑；永久層厚約30-60mm，主要是為了防止鋼包燒穿事故，工作層直接與鋼液、爐渣接觸，容易受到化學侵蝕、機械沖刷和急冷急熱及由其引起的剝落。鋼包作為煉鋼的關鍵容器，其穩定運行直接影響著連續作業效率及現場作業人員的安全。
據不完全統計，每發生一次鋼鐵水穿漏事故，造成直接損失200萬元。若是鋼包在連鑄平臺穿漏，一次損失高達上千萬。
因此我司研制開發了一套鋼包數據可視化在線監測系統，對鋼包外壁進行溫度檢測，通過溫度及視頻來反饋鋼包內壁耐火材料的磨損情況，做到在溫度異常時能夠及時預警，以保障煉鋼安全生產。
二、解決方案

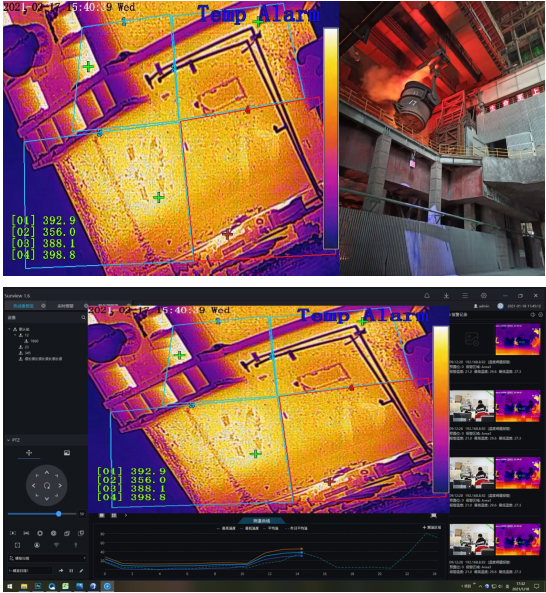

基于智能數據可視化在線熱成像技術專業構建的-鋼包可視化智能熱成像在線安全監測系統，智能紅外熱成像終端通過紅外輻射探測，對鋼包形成直觀清晰的熱像圖。通過自動智能分析算法分析該圖像可發現內部耐火材料的異常溫度狀況，從而采取必要的安全防護措施。
智能紅外熱成像監控系統通過非接觸式、自動視頻測溫方式，解決了在鋼包在煉鋼工藝中測量溫高、不易接近測量的問題。紅外熱成像監控系統具有圖像清晰、穩定、不受測量環境的干擾，具有必要的圖像分析功能，具有較高的溫度分辨和較高的測量精確度及合適的測溫范圍，本系統可以直觀體現鋼包的在線溫度視頻圖像，超溫報警位置及報警圖片，便于直觀，及時發現鋼包包壁耐火材料出現的裂縫、脫落、局部減薄等缺陷，系統可以測出過熱區的最大溫度、過熱區大小及位置，從而可以判斷出襯里缺陷部位，缺陷嚴重程度、缺陷面積大小等。通過智能紅外熱成像圖中的缺點可以確認鋼包內襯缺陷部位，分析缺陷的嚴重程度、缺陷面積大小，制定處理方案。 本系統具有不接觸，不停運，24小時實時監控，發現安全隱患能及時報警并報警抓拍圖片、報警聯動錄像、提供實時溫度曲線、數據報表等諸多優點，做到省時、省力，大大提高設備的運行可靠性。
系統也可以跨區域互聯網（云）部署，做到對不同區域鋼廠鋼包24小時全天候的實時可視化在線溫度變化檢測及預警，實現預警前置，完全可將鋼包穿漏的隱患消除在萌芽狀態！減少鋼水溢出風險，杜絕潛在的金屬泄露隱患；增加鋼包耐火材料的使用壽命，確保車間安全連續生產的正常進行，避免安全事故發生！
三、構成
鋼包可視化智能熱成像在線安全監測系統由四個在線終端機組成一套，成90°夾角安裝，對中間包形成全覆蓋監測，該系統包含：硬件系統（紅外熱成像攝像機、NVR、交換機等）、傳輸系統、軟件系統，每套系統均有獨立的服務器主機、報警器等構成。也可跨區域互聯網（云）部署。
1、硬件系統
包含在線紅外熱成像攝像機、專業錄像NVR、防護倉、網絡交換機、顯示器、服務器主機、電源模塊、信號傳輸模塊、輔材輔料等等。
2、傳輸系統
中間包外部的實時溫度被采集后，將通過光纖和網線瞬時反饋到主控室NVR/電腦主機上，并持續不間斷記錄運行視頻錄像及溫度?？蔀橹虚g包不同位置設置不同的預警溫度，當中間包任何一個區域內的實測溫度超過設定溫度，則系統會自動觸發報警并抓拍報警圖片及存儲報警錄像，并鎖定和跟蹤最高溫的位置，相關人員則可第一時間發現異常和潛在的缺陷，以便安排適當?shù)奶幚矸绞健?
3、存儲系統
視頻錄像采集系統最重要的一環就是視頻數據的存儲，針對煉鋼廠的特點，可對前端監測點存儲均采用專用智能NVR存儲的方式進行，此存儲方案支持Raid 5、Raid 6、Raid 10等技術，能夠確保數據的可靠性及數據備份，另一方面，因?yàn)槭峭ㄟ^IP的方式進行存儲的，我們可以將存儲設備進行分布集中式存放，方便統一管理。在煉鋼廠機房分別部署智能NVR，分別對所轄區域內的熱成像監控點進行錄像存儲；錄像存儲周期可達30天（根據硬盤容量可以支持90天）。
4、平臺軟件系統
SunView平臺是針對冶金煉鋼行業針對鋼包、中間包在線監測，推出的一套智能數據可視化特色應用的綜合管理平臺。平臺支持集中式管理、分布式部署、多用戶遠程訪問；支持熱成像設備接入管理，具有溫度曲線獲取、測溫記錄查詢、報警彈窗、語音提示、測溫報警抓拍、報警聯動錄像、數據報表、GIS地圖、手機APP等功能，并可根據用戶項目需求進行定制開發，滿足用戶多樣化鋼爐監測要求。

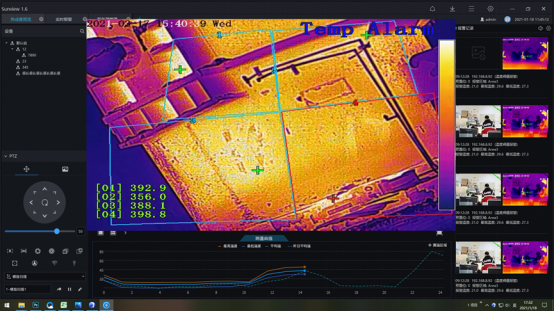

平臺主界面

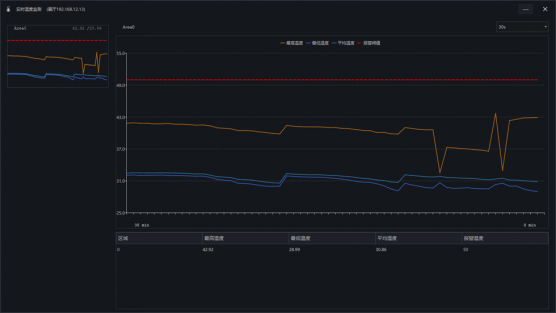

溫度曲線
五：平臺特點
具有以下特點一鍵安裝：安裝過程無需任何配置，可一鍵快速安裝部署，自動啟動各服務端組件；零配置：默認配置用戶及權限、服務器信息、組織機構、比對策略等；定制化服務：滿足客戶細分行業功能定制需求；扁平化菜單設計；多種報警提示方式；多級電子地圖管理；報警抓拍；溫度數據檢索；實時溫度曲線；報警聯動錄像一鍵查詢報警信息。
六：系統特點
·測溫范圍： 0℃～+900℃
·全天候監控：365*24不間斷監控，平臺會實時顯示全輻射熱像視頻，用戶可根據需要實時對中間包疑似缺陷的點、區域進行溫度分析，并自動捕捉最高溫度點。
·溫度追蹤：自動對熱像圖整個畫面或特定區域進行溫升趨勢分析，從而提早發現隱患區域。具備等溫線報警功能，更準確定位故障位置。

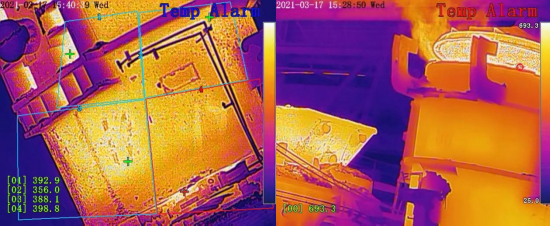

·實時顯示：實時顯示全輻射熱圖，值班人員可查看任意位置的溫度可對異常情況進行錄制、拍照、分析。全幅射視頻流滿足工業現場實時、遠程、非接觸溫度數據采集需求。
·數據抓拍：可定時采集熱成像圖片數據,便于后期分析整個中間包運行情況。
·高溫觸發錄像與報警：當中間包出現溫度異常，監控后臺會及時發現溫度異常區域，觸發報警，聲光報警模塊會發出報警聲且NVR會自動錄像并關聯報警錄像、平臺可根據報警信息一鍵查詢調用。
·故障自診斷：當終端設備出現故障時，系統能提醒值班人員。
·自定義報警閾值和等級：系統可內定義不同報警閥值和等級，協助工作人員對隱患發生的緊急程度、發展勢態和可能造成的危害程度作出準確評估，提升處理的有效性。
·自動分類存儲：監控?cái)?shù)據、異常數據和報警信息會自動存儲在相對應的NVR、服務器等設備數據欄目中，可以實現快速準確的調用分析。
·報表功能：可以根據客戶要求定制各種報告，可以根據時間區間選擇數值生成報告，并可以導出為Word/Excel格式。
·系統具有高可靠性、安全性、可維修性和可擴展性，設計方案預留了一定的接口和容量。系統可與中控室網線連接。儀器可自動連接、自動控制、自動校準、系統網絡化、錯誤指示等功能。
·系統設計預留了具備穩定的遠距無線傳輸技術可選方案，以確保降低現場施工難度的同時，提高施工安全性、施工過程不影響現場生產。
·在線終端機設備的最高測溫量程為900℃，實現調焦。具備復合調色聚焦成像技術和高溫差均衡成像，確保負責工況下快速得出正確的分析和缺陷判斷。
·整個系統為設計應針對冶金行業工況特點實現安全監控與預警，更符合冶金工況需求。
·系統軟件為特有的“SunView”安全生產監控”專用軟件，并終身升級
