·概述
本系統是專為鋼廠、礦山等大型企業廠區內,多個鐵路道口設計開發的高智能遠程管理控制系統?，F(xiàn)場要求在有機車通過道口時，遠程控制道口欄木機對道口進行封閉，控制道口信號機發出報警信號，提示行人、車輛道口的當前狀態，避免發生事故。在公路、鐵路側安裝攝像機實時拍攝、存儲道口現場畫面，方便事故后的責任追溯。
·系統介紹
·遠程控制系統的組成及基本功能
·道口遠程集中控制為完全獨立的系統，具有視頻監控、道口警報、欄木機控制、相應有復位復視等功能，通過控制電纜、前端設備、通信網絡等集中到室內監控系統。并由室內監控系統集中完成相應監控功能。
·系統設計應考慮多個道口同時作業的情況，在同一時間點可以同時操作多個道口。
·集中道口控制系統具有自檢功能，系統任意設備異常或故障時，都有提示。
·光纖部分：通過光纖通訊技術，將前端道口設備分組集中到相應信號樓控制。
·根據道口現場實際需要設置有視頻攝像機，夜間照明裝置，保證有足夠的照度，滿足攝像頭夜間工作的需要；由視頻系統將現場實時圖像顯示在操作屏上，供操作員對道口進行全方位觀察，為道口報警、柵欄（欄桿）升降、語音通告提供依據。
·報警的方式。按照可靠、準確的原則，集中道口操作員結合調度作業計劃、信號員的進路排列、現場調車作業的請求，依據本系統的通知和視頻，控制道口報警、柵欄（欄桿）下落并關閉；列車最后一對輪對離開道口，點擊上升按鈕，欄桿升桿，到位后停止報警；各階段的動作時間控制在國標規定的范圍內，不得過長或過短。
·室內集中系統為后續集中預留接口、通道、計算機預留一定容量。
·道口遠程集中控制應遵循的標準、規范：
·《工業企業鐵路道口安全標準》
·《鐵路道口管理暫行規定》
·《工業企業廠內鐵路，道路運輸安全規則》GB 4387-2008
·《鐵路無人看守道口安全管理辦法》
·《冶金企業鐵路信號設計規范》
·系統組成及特點
① 系統模塊化結構設計、維護簡單便捷；
② 設備選型通用性好、安全性、可靠性高；
③ 系統具有較強的擴容性；
④ 視頻監控實時性強、存儲空間大。
·相應子系統的技術條件

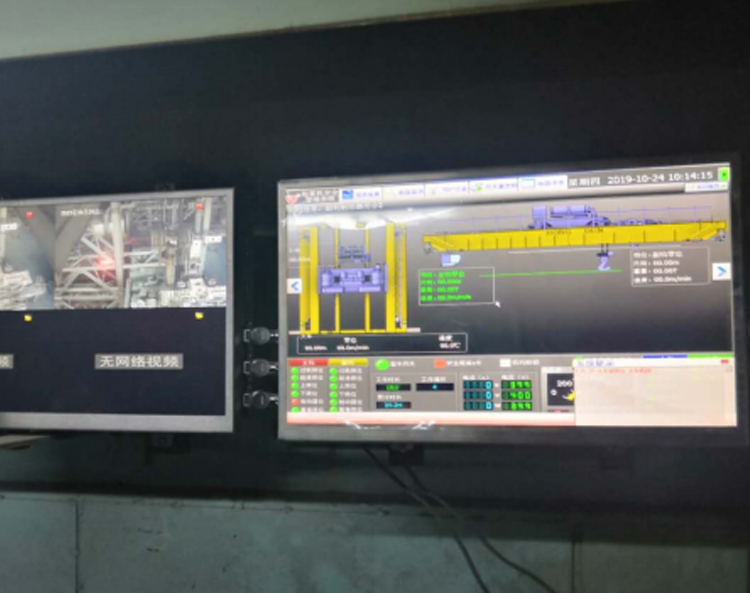

·室內主機（視頻操作）系統
視頻系統主要包括：高清攝像機、NVR錄像機和視頻終端等。
·光纖通信子系統
·光纖通信子系統由交換機和光纖組成。
·系統通道使用光纜芯數根據實際情況由設計確定，應預留適當?shù)膫溆眯緮?shù)。
·視頻信號、音頻等數字信號通過交換機進行轉換。交換機通訊故障時能無縫自動切換，并有報警提示。
·系統采用目前市場先進的全數字視頻無壓縮傳輸技術，高質量的視頻傳輸效果。能支持任何高分辨率的靜態和動態圖像的高質量傳輸。
·為了降低網路延遲，光纖采用單模光纖，網絡雙絞線采用超五類屏蔽百兆雙絞線（無氧純銅），水晶頭采用屏蔽性水晶頭，金屬外殼屏蔽。
·道口前端子系統

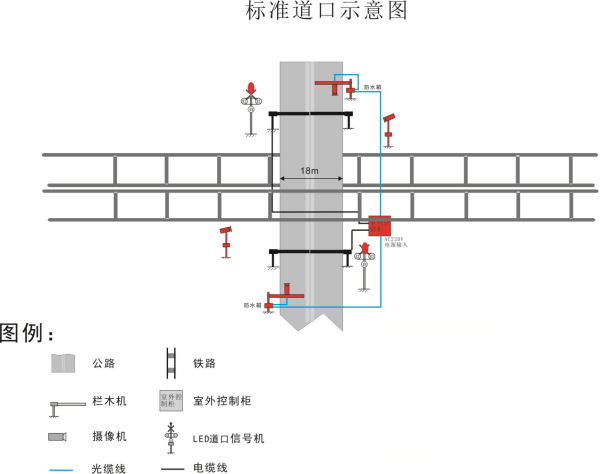

道口室外設備包括集中控制柜、遮斷信號機，報警信號機，攝像機。
·標準機構
標準機構為地埋立桿形式，桿上方有交叉牌（小心、火車），下方有橫牌（紅燈停車、滅燈停用），中間則是LED信號燈（兩紅一白），在桿后部安裝有梯子，便于維護；警戒狀態下白燈常亮，表示無火車運行或即將通過道口，提示行人、車輛此時可安全通過道口，警報狀態下白燈熄滅，兩只紅燈交替閃爍，表示有火車運行或即將通過道口，提示行人、車輛此時不能通過道口。若未見兩紅燈交替閃爍，白燈也熄滅時，說明此信號機構出現故障，無法提供報警信號，請行人及車輛自行觀察火車動向，并確認道口是否可以安全通過。
·視頻攝像機
·道口視頻攝像機選用戶外型，公路方向攝像機要求選用高清網絡攝像機（不少于300萬像素），在一定距離內（30M）可清楚識別行人。
·監控信號網絡傳輸，系統平臺，顯示集成圖像要保證監控效果呈現。
·視屏攝像機具備在早晚、夜間、雨霧天等低光照強度下，自動調節感光，當汽車或機車強光照射下，能迅速調節，看清車輛情況。
·對多股道和公路不規則的道口（如“T”和“H”型的道路），則應根據實際情況增設攝像機，保證全方位監視的需要，確保不留死角，監控到位，視覺有效。

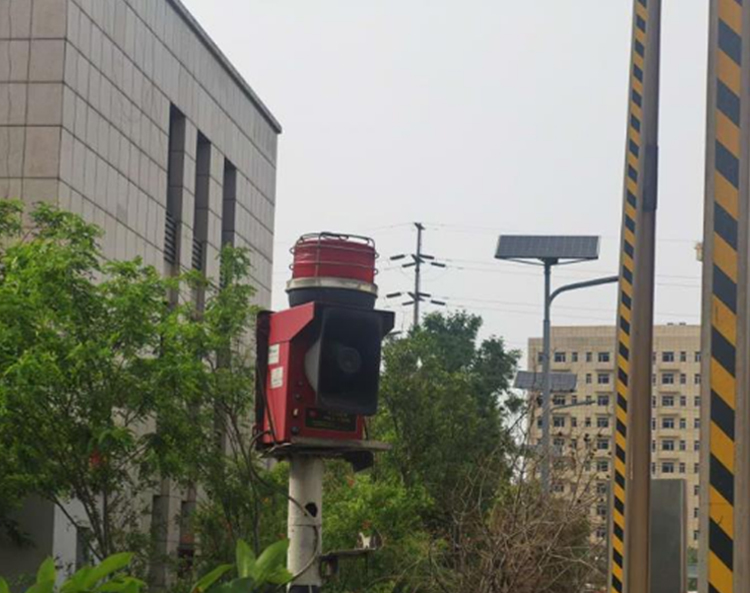

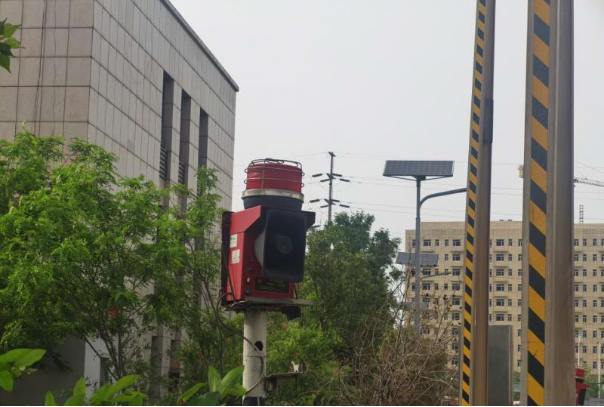

· 語音廣播
用于道口值班員對道口附近車輛和行人的語音提示，由于廠區內噪音較大，可設置功率較大的高音喇叭，保證行人和車輛聽到道口值班員的語音提示?，F(xiàn)場安裝拾音器，可以收集現場聲音實時情況。
·道口現場控制箱
道口現場控制箱按戶外型考慮，并具有良好的防水、防潮、防塵、防盜功能，箱體具有較強的抗腐蝕能力；接地、散熱等滿足相應技術規范要求，箱體具備免維護，道口箱設置專用鎖。
·電動欄木機
火車車列接近道口時，電動?xùn)艡诳煽柯湎玛P(guān)閉，阻擋行人和車輛通過，保證鐵路行車安全。電動?xùn)艡诒仨毰c室內操作指令同步，不能出現滯后現象。

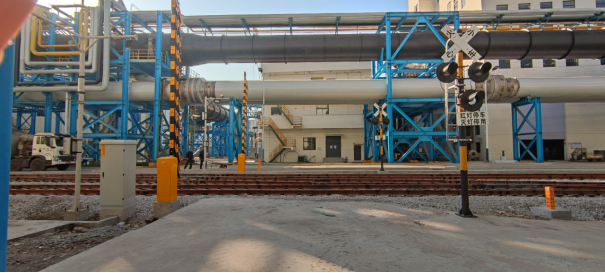

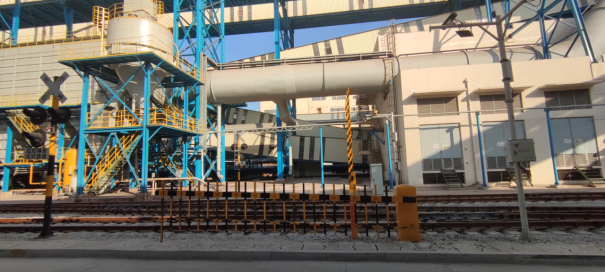

·現場使用圖片
